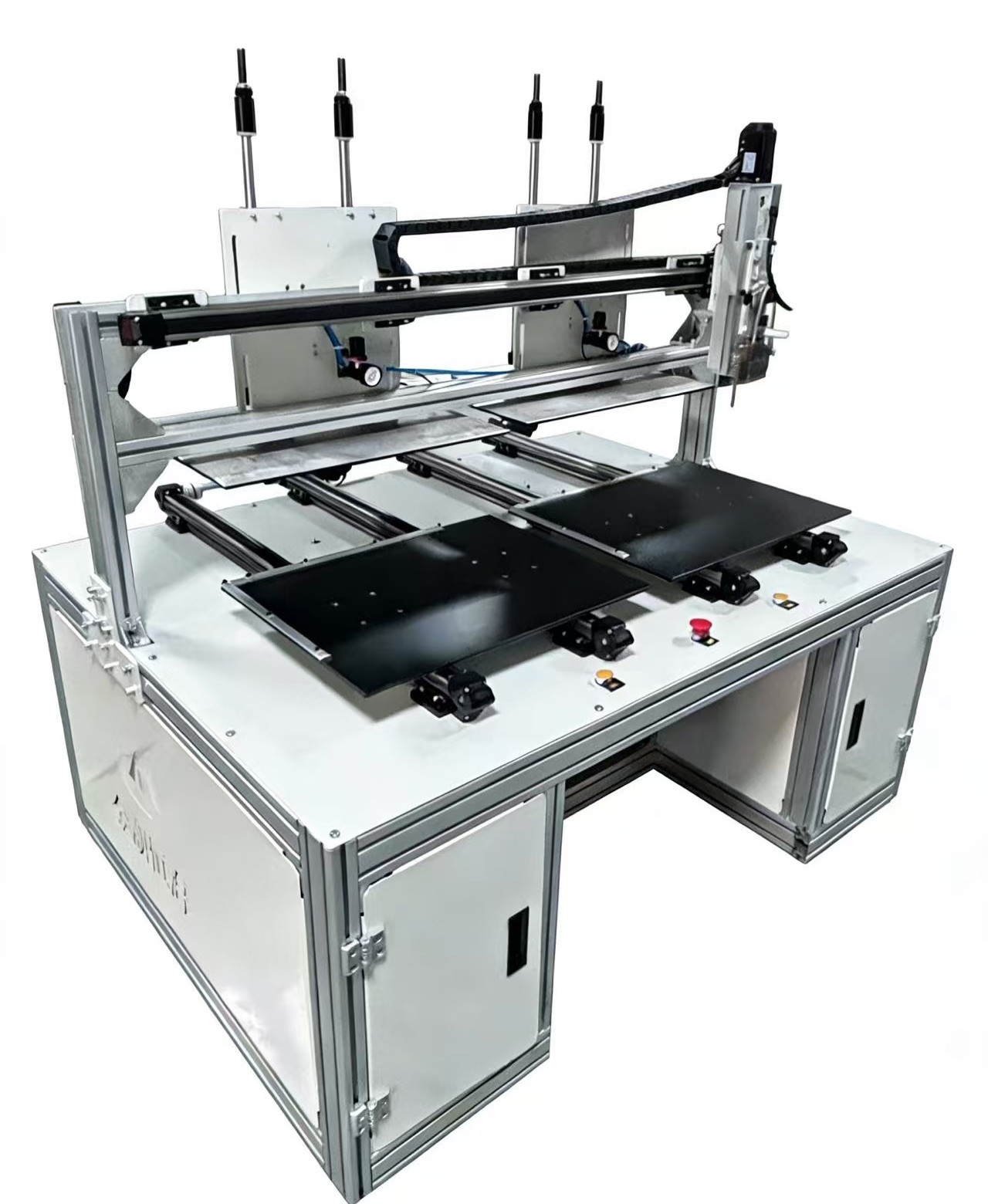

## 一、汽车空调滤芯生产工艺流程与点胶工序位置 空调滤芯主流工序：**滤纸折纸定型→裁片→侧边封边→滤芯与外框粘接密封→成品检测**，**三轴点胶机集中用于封边、框体粘接、密封条点胶三大核心工位**，替代人工打胶、滚轮涂胶，适配平板式、异形、活性炭复合空调滤量产。 1. 折纸后背脊定型点胶：折叠滤布背部涂热熔胶，防止褶皱回弹松散； 2. 滤芯侧边封边点胶：滤材左右侧边连续涂胶，封堵滤布缝隙、防漏风； 3. 外框组装密封点胶：塑料/纸制外框内侧连续打胶，滤芯嵌入后密封粘合（最核心应用工序）； 4. 活性炭复合滤夹层点胶：多层滤布+活性炭棉分层粘接固定。## 二、四大具体应用场景 ### 1. 滤芯边框密封点胶（最常用） X/Y轴走矩形/异形框轨迹，Z轴自适应外框高度浮动，沿外框内壁连续挤出EVA热熔胶、PU密封胶、硅胶胶线（胶径1～3mm），滤芯压合后实现全周密封，杜绝空调风短路泄漏，是决定滤芯过滤性能的关键工序。 - 适配：方形、异形、圆弧边角车载空调滤（轿车/SUV/商用车）； - 工艺：示教导入CAD图纸，一键调取多款车型滤芯程序，快速换产。 ### 2. 滤材折边定型点胶 折纸成型后的滤纸背脊、横向筋位划线点胶，固定褶皱形态，避免滤布使用中塌折、风阻变大；三轴精准控线，胶线粗细均匀不渗胶堵滤孔。 ### 3. 侧边封边连续涂胶 滤芯左右短边全段封胶，封堵滤材裁切毛边缝隙，传统人工易缺胶/溢胶，三轴匀速走边，胶量误差≤±0.2g，整批产品密封性统一。 ### 4. 活性炭复合滤芯分层粘接 多层无纺布+活性炭炭布叠合处点状/线状涂胶，Z轴分层升降，逐层点胶复合，防止炭粉脱落漏粉、二次污染车内空调风道。 ## 三、适配胶水类型 1. **EVA热熔胶（主流）**：120～150℃加热熔融，数秒快速固化，外框粘接、封边专用，三轴带温控胶桶与保温胶管，控温稳定防堵枪； 2. **PU发泡胶/AB双组份胶**：高端车用滤芯全密封，三轴搭配双液螺杆阀，精准配比混合（配比精度±1%），用于高寒车型耐低温密封； 3. **硅橡胶**：耐高温长效密封，用于新能源汽车空调滤边框防水密封。 ## 四、三轴点胶机相较人工/简易涂胶机的核心优势 1. **精度可控**：重复定位±0.01～0.02mm，胶量误差＜0.01g，杜绝缺胶漏风、溢胶堵滤材，滤芯气密性合格率从人工75%提升至99.5%； 2. **效率提升**：单工位节拍8～15s/个，双工位机型产能提升50%，可对接折纸、裁切流水线自动化连线生产，24h不间断作业； 3. **柔性生产**：机身存储数十种车型程序，更换滤芯规格仅需调用程序，10分钟完成换型，适配多品类小批量生产； 4. **降本降耗**：精准控胶，胶水损耗减少30%以上，省去大量打胶操作工，适配滤芯厂自动化改造； 5. **结构适配**：Z轴上下浮动，兼容高低差异形外框、凹凸面滤芯，解决简易滚胶机无法异形涂胶痛点。 ## 五、设备配置选型（空调滤专用） 1. **平台规格**：桌面式300×400/400×500三轴机型（常规乘用车滤芯），大尺寸商用车空调滤选用落地式大行程三轴； 2. **工位**：双工位交替上下料（一边点胶一边放料，利用率翻倍），大批量产选配多工位转盘三轴点胶机； 3. **胶阀配置**：热熔胶配高温喷射阀，AB胶配双液计量螺杆阀，单组份硅胶配气动柱塞阀； 4. **选配**：加装视觉定位，自动校正工件摆放偏差，适配流水线全自动上料。 ## 六、行业应用发展趋势 1. 三轴点胶机逐步搭配自动化流水线，**折纸→裁切→点胶→组装全连线**，实现空调滤无人化生产； 2. 新能源汽车低VOC环保胶普及，三轴设备升级闭环压力控胶系统，适配低气味PO热熔胶精准涂覆； 3. 多功能一体机型：同一台三轴设备切换程序，同时完成封边+外框点胶，减少设备投入。
